高速R2Rで見直したい ガイドローラの慣性・摩擦・エア巻き込み

Roll-to-Roll（R2R）設備では、ウェブを安定して搬送するために多くのガイドローラが使用されています。

ガイドローラは一見するとシンプルな機械要素ですが、その重量や回転慣性、軸受の摩擦、表面特性、回転精度などは、ウェブの搬送状態に影響を与える要素です。

特にフィルムや金属箔などの薄膜化・高速搬送・低張力化が進むと、従来は大きな問題にならなかったローラ側の特性が、搬送安定性に影響する場合があります。

さらに高速域では、ウェブとローラの間に空気が入り込む「エア巻き込み」も考慮する必要があります。

今回は、高速R2Rにおいてガイドローラを見直す際に知っておきたい、ローラの慣性、軸受摩擦、ウェブとローラ間のトラクション、高速搬送時のエア巻き込みについて解説します。

ガイドローラもウェブによって回転している

モーターなどで直接駆動されていないガイドローラは、基本的に搬送されるウェブとの接触によって回転します。

ここで重要になるのが、ローラを回転させるために必要な力です。

ローラには質量があるため、停止状態から回転を始めたり、回転速度を変えたりするときには慣性の影響を受けます。また、軸受などには摩擦が存在します。

つまりウェブは、単にローラの上を通過しているのではなく、ローラを回転させながら搬送されています。

R2Rシステムを対象とした研究でも、アイドルローラの動特性にはローラの慣性や摩擦トルクなどが関係し、それらがウェブ張力や搬送制御へ影響することが示されています。

なぜ「低慣性」が重要なのか

ラインが一定速度で運転している状態だけを考えると、ローラの慣性はそれほど大きな問題には見えないかもしれません。

しかし、実際の生産設備では、

起動・停止・加速・減速・ライン速度の変更

が発生します。

ローラの慣性が大きいほど、速度を変化させるためにより大きなトルクが必要になります。

特に薄いフィルムや金属箔などを低張力で搬送している場合、ウェブがローラを加速・減速させるために必要な力も、無視できない要素になってきます。

そのため高速化・薄膜化・低張力化を検討する際には、ローラ径や表面状態だけではなく、回転体としての質量や慣性モーメント、軸受摩擦にも目を向ける必要があります。

高速搬送では「空気」も無視できない

もう一つ、高速R2Rで重要になるのがエア巻き込み（Air Entrainment）です。

ウェブが高速でローラ上を走行すると、ウェブとローラの間へ周囲の空気が巻き込まれます。

速度が上昇すると、この空気層によってウェブとローラの実際の接触状態が変化する可能性があります。

ウェブとローラの間で十分なトラクションが得られなくなれば、ローラとウェブの間に速度差、つまりスリップが発生する可能性があります。

ウェブとローラ間のトラクションについては、搬送速度だけでなく、ウェブ張力、ローラ径、表面粗さ、材料特性、摩擦係数など、複数の条件が関係します。

したがって、

「ローラとウェブが接触しているから、必ず同じ速度で動いている」

とは限りません。

高速化するほど、ローラ単体の仕様だけではなく、ウェブとの接触状態を含めた搬送条件として考える必要があります。

ローラは「軽ければよい」わけではない

低慣性化という点だけを考えれば、ローラは軽いほど有利に思えます。

しかし、ガイドローラに求められる性能は軽さだけではありません。

例えば、

剛性、たわみ、回転精度、振動特性、表面特性、軸受性能

なども重要です。

特にローラが長尺化・広幅化すると、自重やウェブから受ける力によるたわみも考える必要があります。

ローラを軽量化しても、必要な剛性を確保できず、たわみや振動が増えてしまえば、安定したウェブ搬送にはつながりません。

そのため高速R2Rにおけるガイドローラでは、

低慣性 × 低摩擦 × 高剛性 × 回転精度

を使用条件に合わせてバランスさせることが重要になります。

既存ラインを高速化するときにも確認したい

既存設備の生産性向上を目的としてライン速度を上げる場合、モーターや制御系、乾燥能力などに目が向きがちです。

しかし、従来の速度では問題にならなかったガイドローラの特性が、高速化によって顕在化する可能性もあります。

例えば、

「高速化したら張力が安定しにくくなった」

「薄い材料に変更してから搬送が不安定になった」

「定速運転では問題ないが、加減速時にウェブの挙動が乱れる」

といった現象が発生した場合です。

もちろん、これらの原因がすべてガイドローラにあるわけではありません。

張力制御、ローラアライメント、ウェブ特性、駆動系、ラインレイアウトなど、さまざまな要因を確認する必要があります。

その中の一つとして、ガイドローラの慣性、軸受摩擦、回転精度、表面状態、ウェブとの接触条件を確認することが、問題解決の手掛かりになる場合があります。

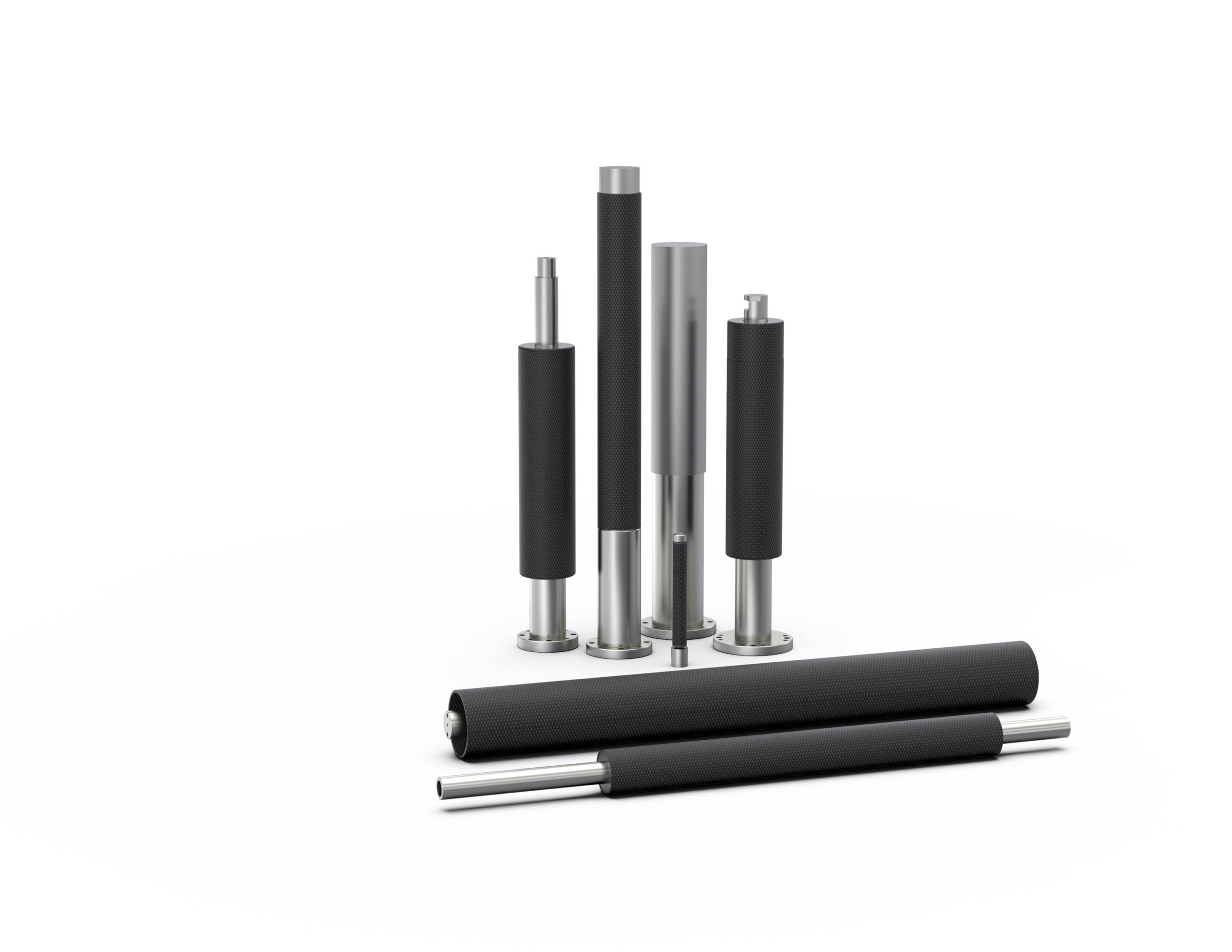

TEMCOのカーボンローラ

K Converting Solutionsでは、TEMCOのカーボンローラを取り扱っています。

R2R設備の高速化や薄膜材料の搬送では、ガイドローラにも低慣性であることと、必要な剛性を確保することが求められます。

TEMCOのカーボンローラは、ローラシェルにCFRP（炭素繊維強化プラスチック）を採用しています。

カーボンローラを採用する大きな目的の一つが、ローラの軽量化による慣性モーメントの低減です。

回転体の慣性を小さくすることで、起動・停止や加減速時にローラを追従させるために必要な力を抑えることができます。

一方で、R2R設備のガイドローラは単純に「軽ければよい」わけではありません。

高速回転時の安定性やローラのたわみ、回転精度、軸受性能、ウェブとの接触状態なども含めて考える必要があります。

そのため、

「ライン速度を上げたいが搬送が安定しない」
「薄膜化・低張力化によって従来のローラでは問題が出るようになった」
「既存の金属ローラをカーボンローラへ変更したい」

といった場合には、ローラ単体の仕様だけではなく、ウェブ幅、搬送速度、張力、ローラ寸法、材料特性などの使用条件を確認したうえで選定することが重要です。

KCSでは、こうした設備条件を確認しながら、TEMCOのカーボンローラをご提案しています。

参考資料
・日本機械学会論文集「空気巻込みの影響を考慮した紙搬送・巻取り時のロール－紙間におけるトラクション特性」
・TEMCO 製品資料・公式Webサイト
